KiCad

برنامج تصميم الدوائر الالكترونية ( كاي كاد ) KiCad ، يُعتبر KiCad من أبرز برامج التصميم الإلكتروني مفتوحة المصدر (EDA) المستخدمة في إنشاء المخططات الإلكترونية وتصميم لوحات الدوائر المطبوعة (PCB). يتميز البرنامج بمرونته العالية وواجهته الاحترافية التي تتيح للهواة والمهندسين على حدٍ سواء تصميم مشاريع بسيطة أو معقدة بسهولة واحترافية.

منذ إصداره الأول عام 1992 بواسطة Jean-Pierre Charras، تطور البرنامج ليصبح من أهم الأدوات المجانية في عالم الإلكترونيات، مع دعم كامل للأنظمة المختلفة مثل Windows وmacOS وLinux.

نبذة عن برنامج تصميم الدوائر الالكترونية ( كاي كاد ) KiCad :

يقدم KiCad مجموعة متكاملة من الأدوات الخاصة بالتصميم الإلكتروني، تشمل إنشاء المخططات الكهربائية (Eeschema)، وتصميم الدوائر المطبوعة (PCBNew)، إضافة إلى عارض ثلاثي الأبعاد (3D Viewer) لمراجعة التصميم قبل تصنيعه فعليًا.

يحتوي البرنامج على مكتبات ضخمة من الرموز والمكونات الإلكترونية، مع إمكانية إنشاء مكتبات مخصصة، كما يدعم التكامل مع Ngspice لإجراء عمليات المحاكاة الكهربائية.

ماذا يقدم برنامج KiCad

• تصميم المخططات الإلكترونية (Eeschema): أداة قوية لإنشاء الدوائر الكهربائية بدقة وتنظيم هرمي.

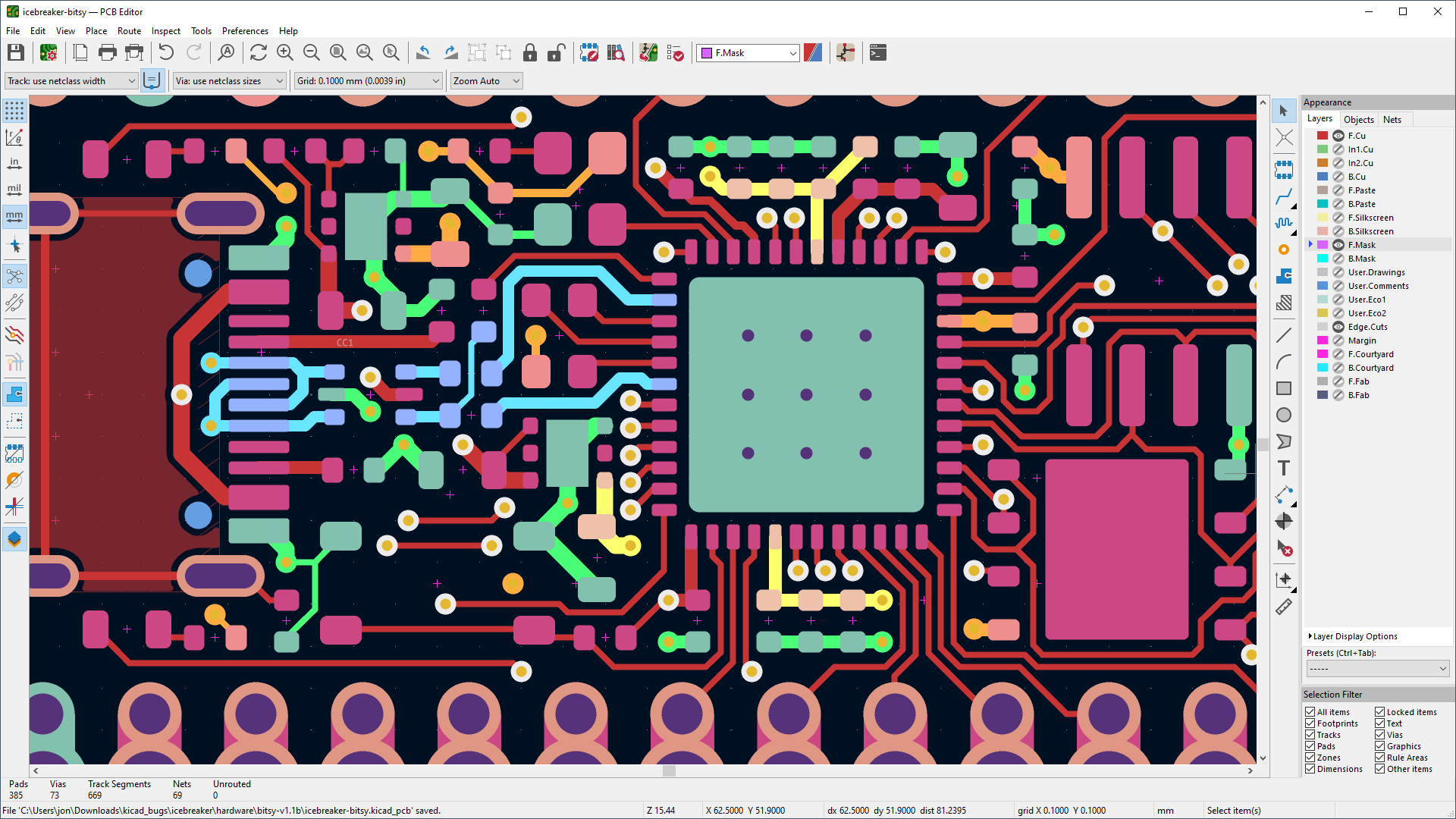

• تصميم لوحات الدوائر (PCBNew): دعم للوح متعددة الطبقات حتى 32 طبقة مع ميزات مثل push and shove routing وتوجيه الأزواج التفاضلية.
• المحاكاة (SPICE): يدمج مع Ngspice لمحاكاة الأداء الكهربائي للدوائر قبل تنفيذها.
• العارض ثلاثي الأبعاد (3D Viewer): عرض التصميم بشكل واقعي يمكن تدويره وتكبيره وفحص التفاصيل.

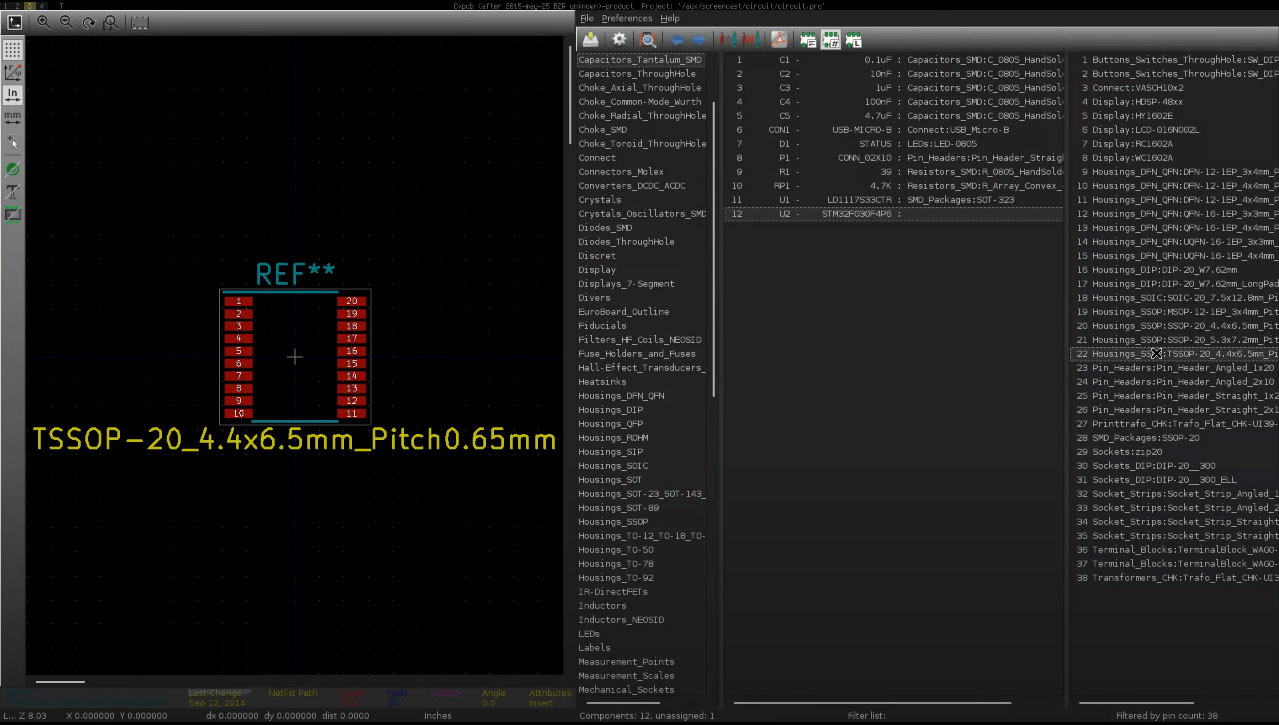

• إدارة المكتبات: مكتبات ضخمة وشاملة من المكونات والرموز الإلكترونية مع إمكانية التخصيص الكامل.
• التحقق من القواعد الكهربائية (ERC & DRC): للكشف عن الأخطاء المحتملة وضمان جاهزية التصميم للتصنيع.

كيفية عمل برنامج KiCad

• بدء مشروع جديد: يتم إنشاء مجلد يحتوي على جميع ملفات المشروع.

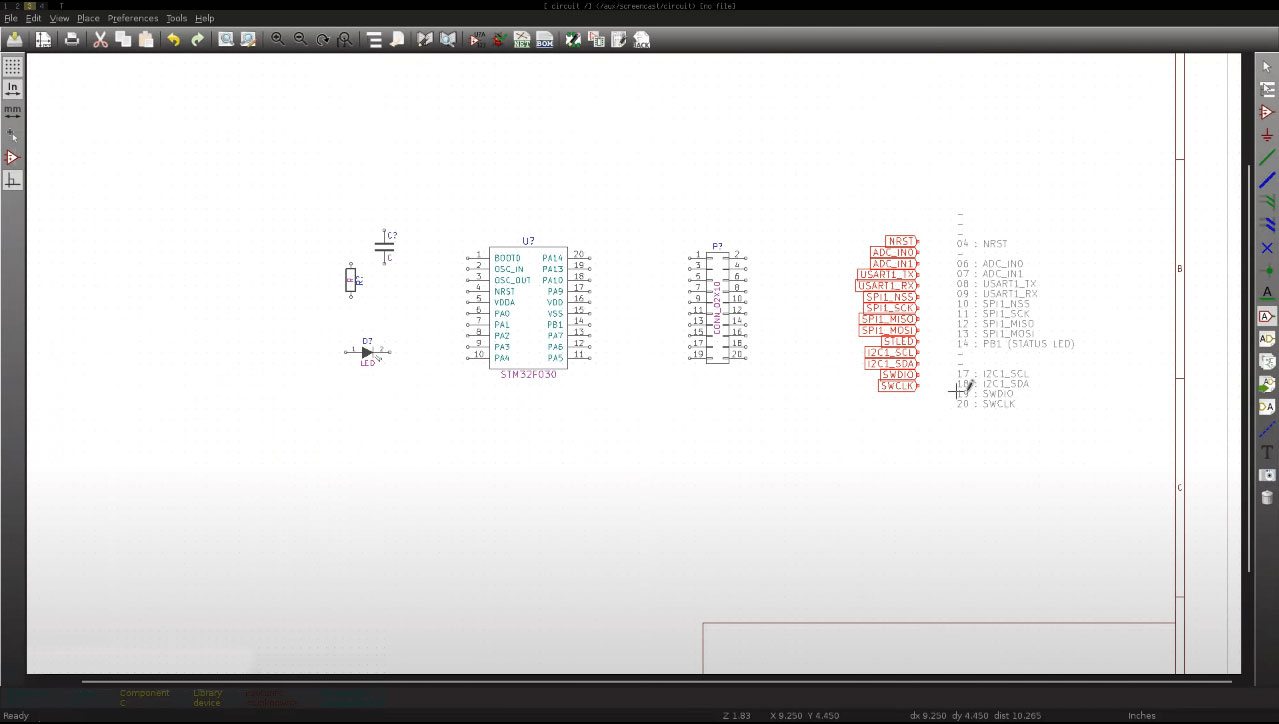

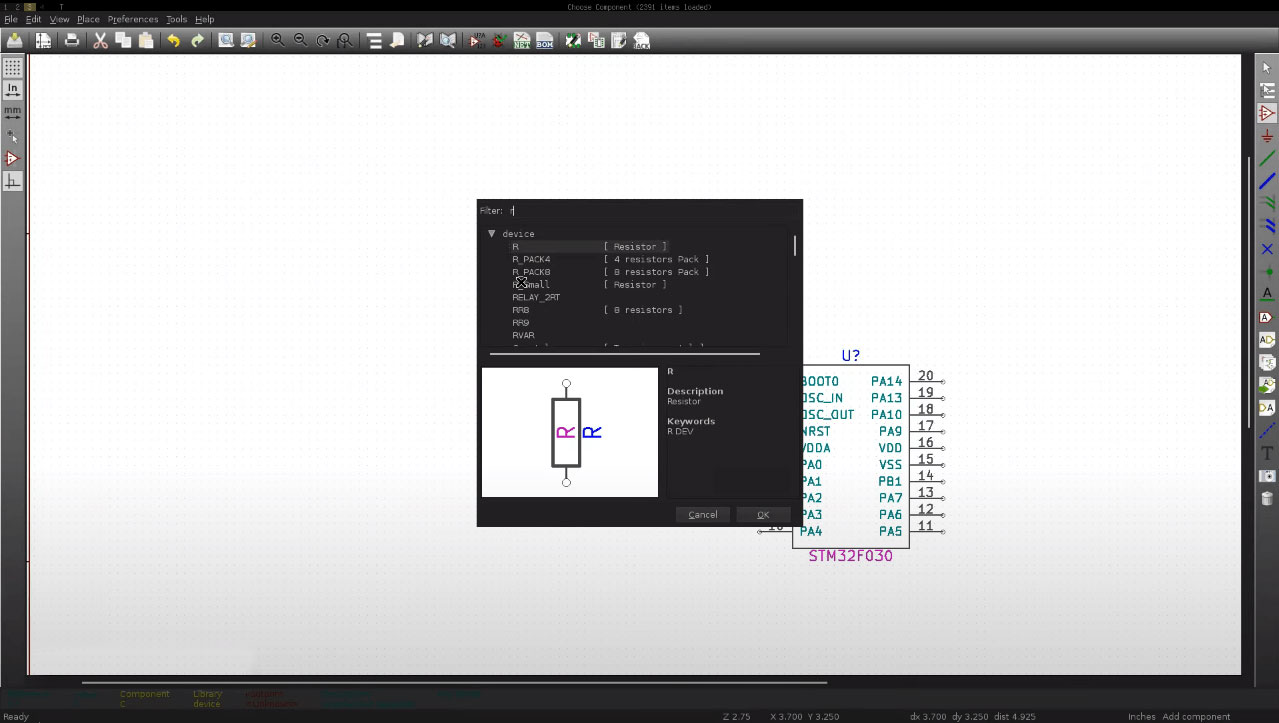

• تصميم المخطط الكهربائي: باستخدام أداة Eeschema لإضافة المكونات وربطها بأسلاك من المكتبة.

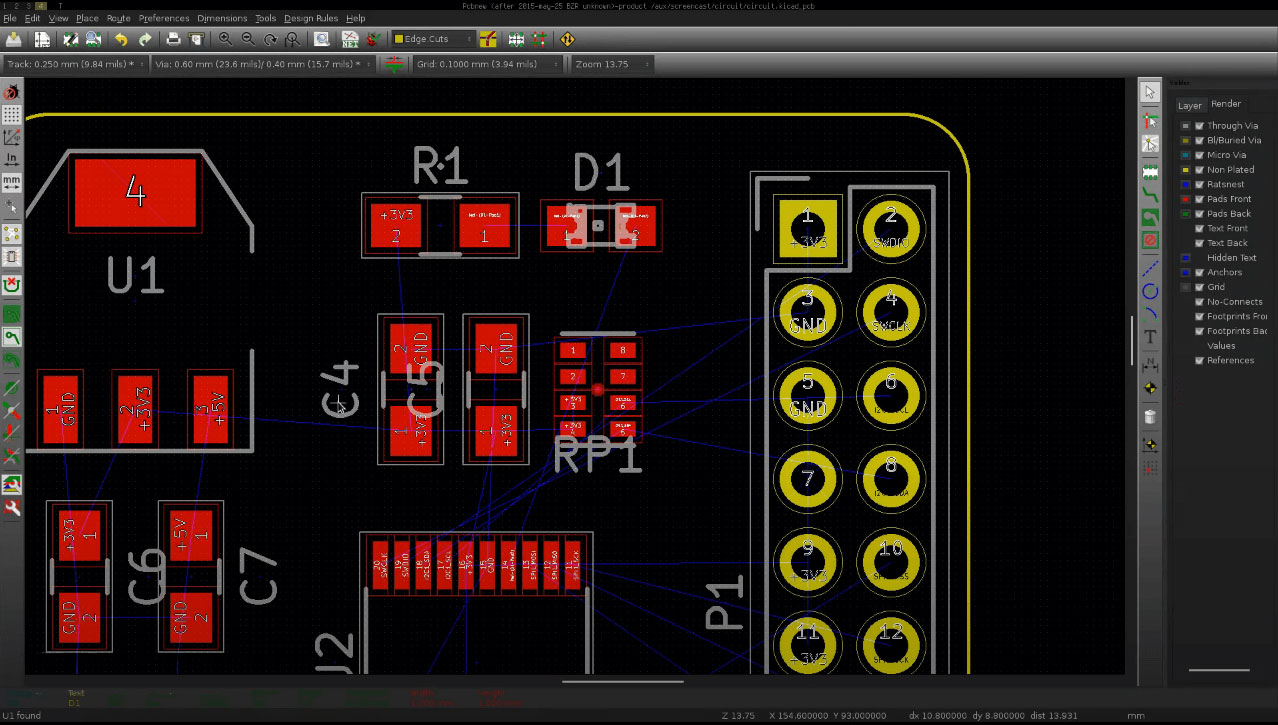

• ربط التصميم بلوحة PCB: بعد إكمال المخطط، يتم نقل البيانات إلى PCBNew لبدء تصميم اللوحة.
• تخطيط وتوصيل المسارات: يمكن التوصيل يدويًا أو باستخدام أداة التوجيه التفاعلي الذكية.
• العرض ثلاثي الأبعاد: فحص التصميم في بيئة ثلاثية الأبعاد لتفادي أخطاء التركيب.

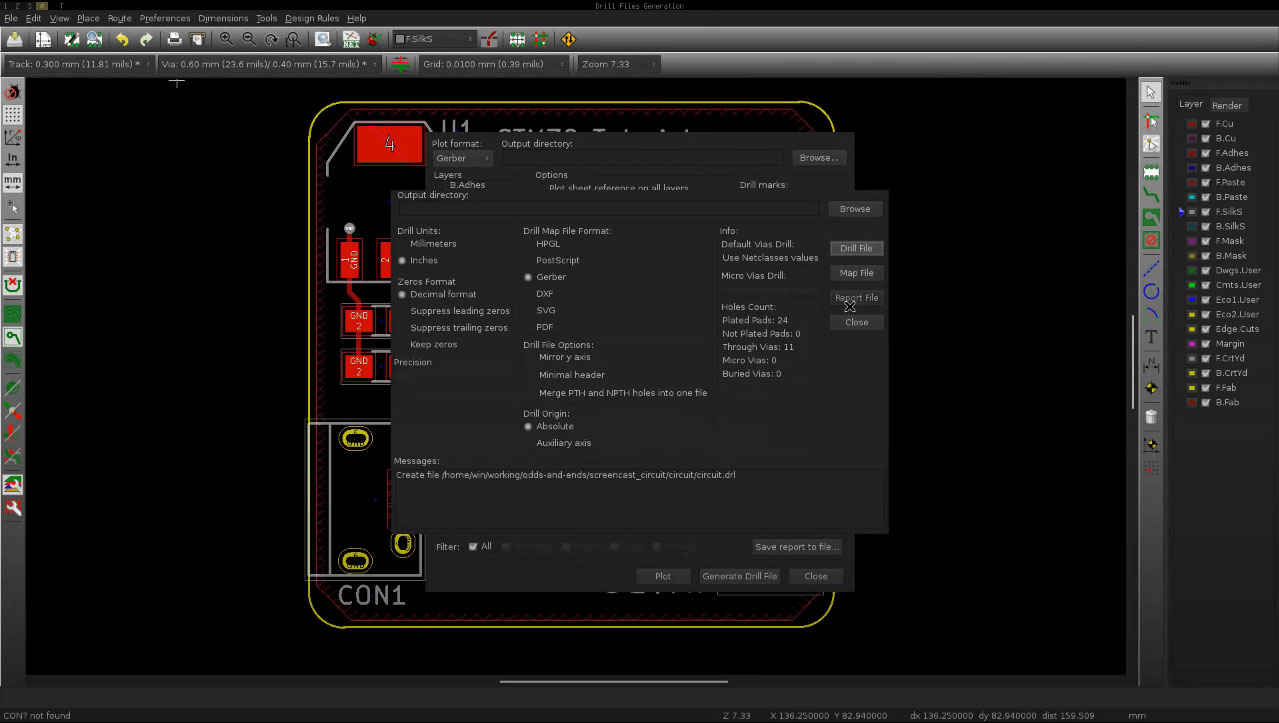

• إنتاج ملفات التصنيع: توليد ملفات Gerber وBOM لإرسالها إلى المصنع.
